طراحی و ساخت تخصصی لیفتینگ بیم و قلاب شاهین

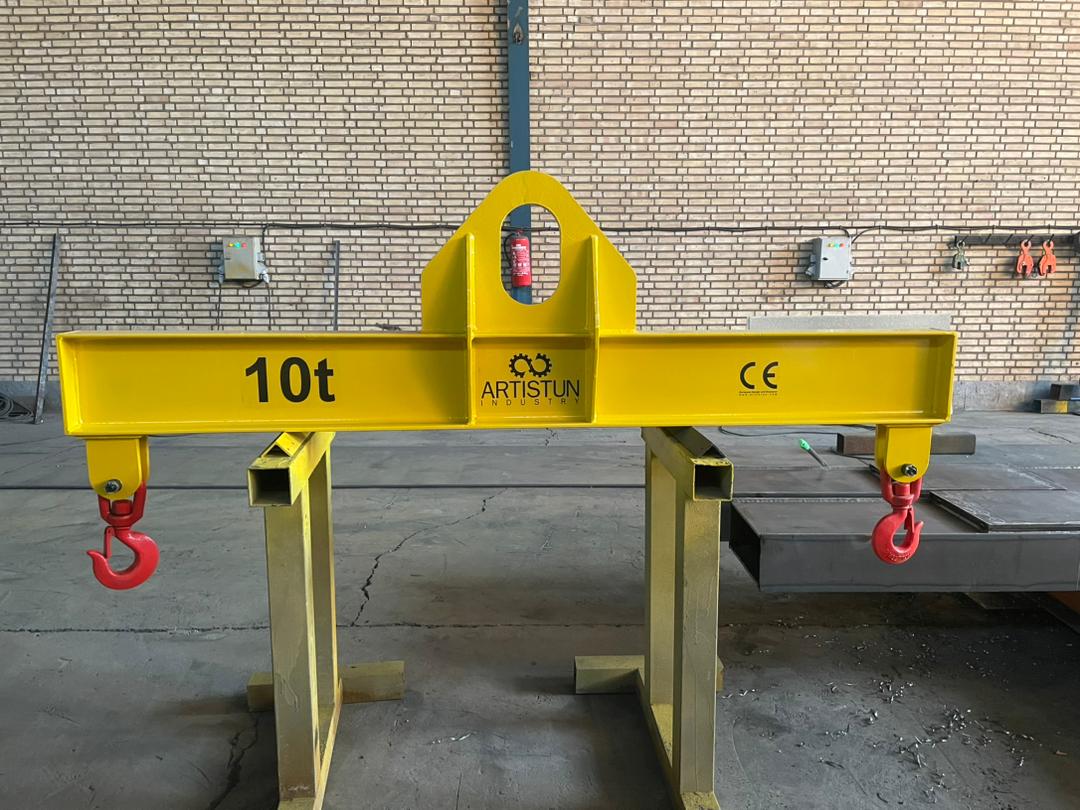

لیفتینگ بیم یک تجهیز زیرقلاب جرثقیل است که برای توزیع کنترل‌شده نیروی باربرداری میان چند نقطه اتصال استفاده می‌شود. این تجهیز برای حمل بارهای سنگین، طویل، حساس یا نامتقارن کاربرد دارد و در ایران با عنوان قلاب شاهین نیز شناخته می‌شود.

ظرفیت اسمی فقط بر اساس وزن بار انتخاب نمی‌شود. ابعاد بار، محل مرکز ثقل، تعداد و فاصله نقاط اتصال، زاویه اسلینگ‌ها، بارهای دینامیکی، شرایط محیط و نحوه بهره‌برداری نیز باید در محاسبات طراحی بررسی شوند.

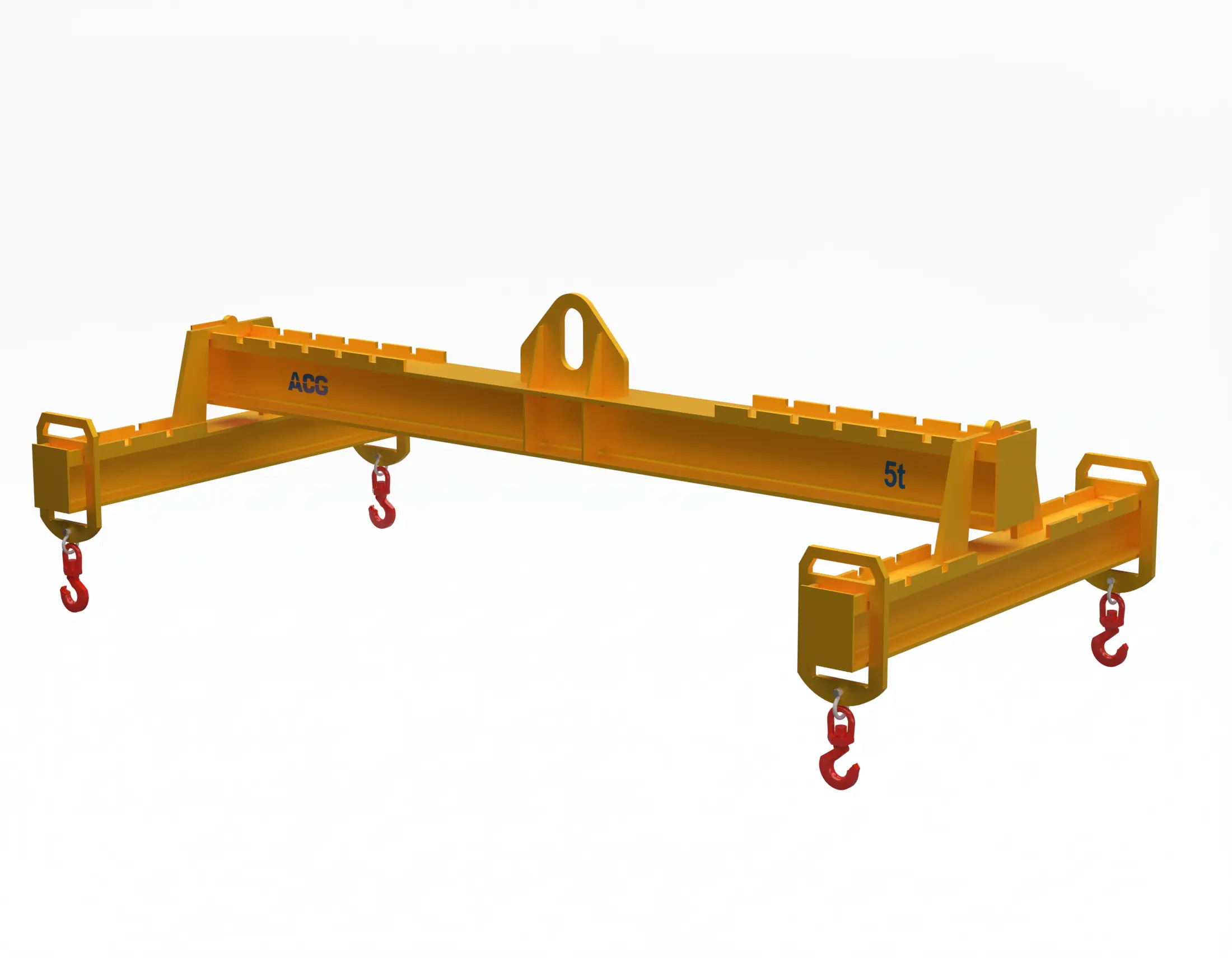

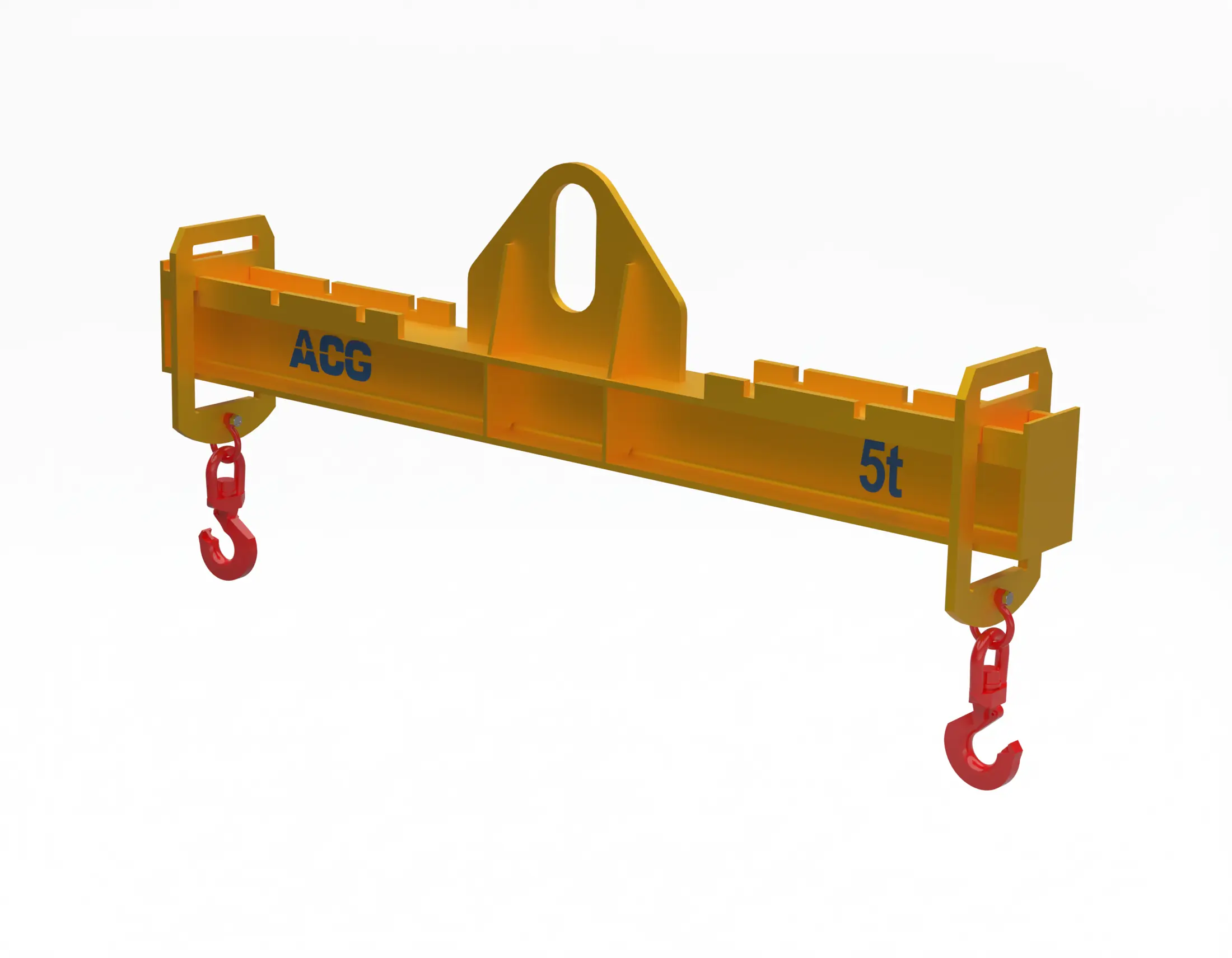

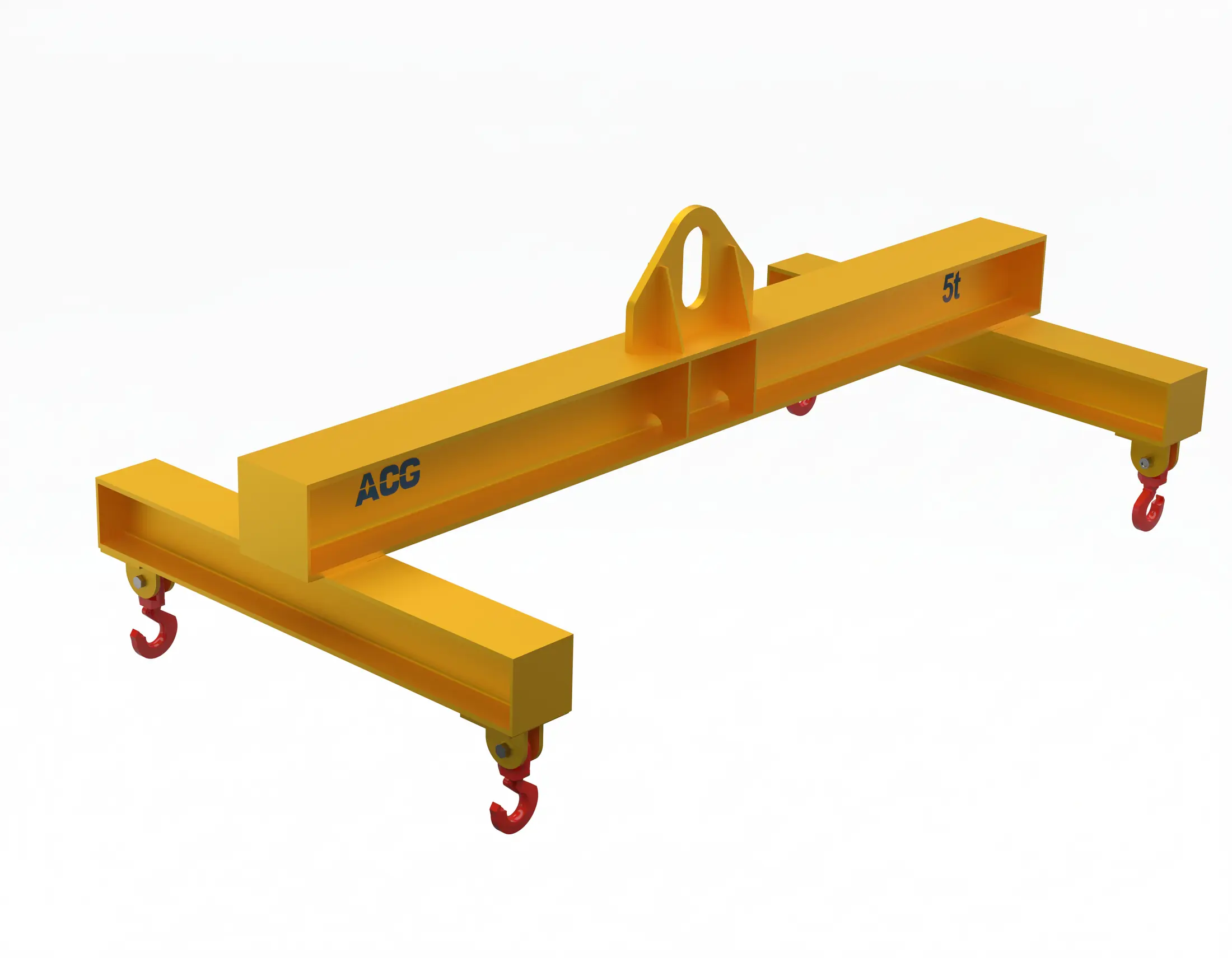

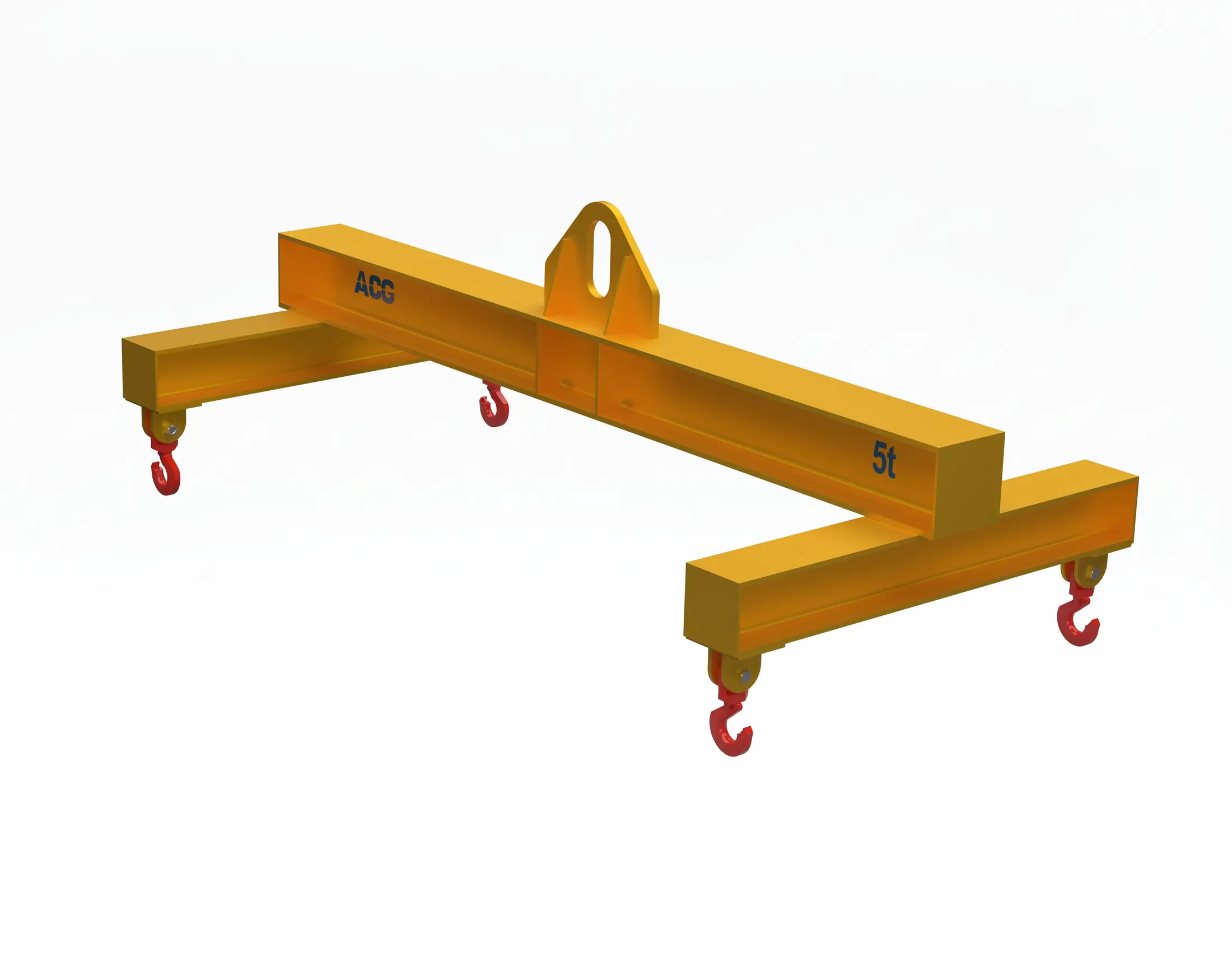

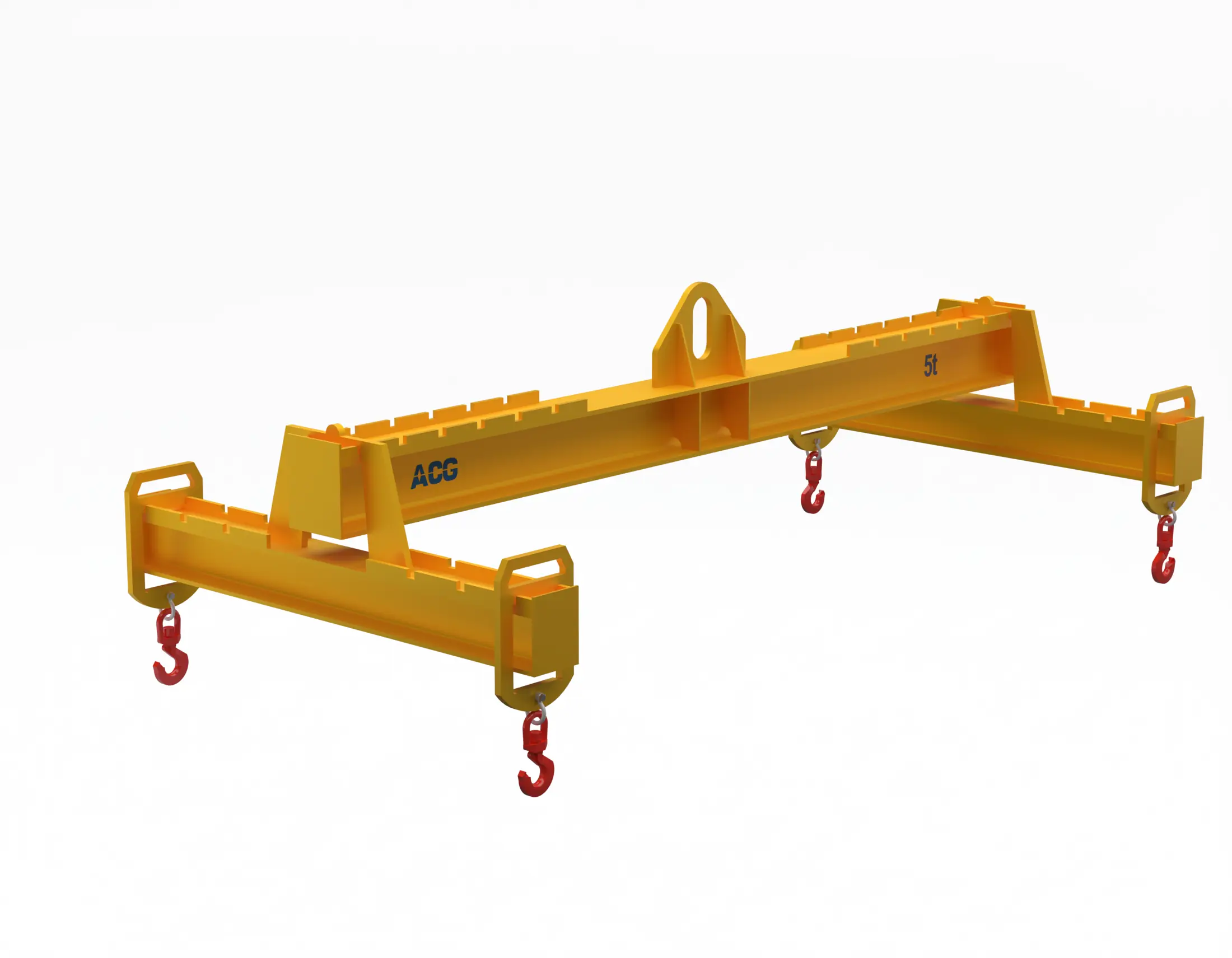

در مدل ثابت، موقعیت نقاط اتصال برای یک محدوده مشخص از بار طراحی می‌شود. در مدل قابل تنظیم، محل قلاب‌ها یا نقاط لیفت تغییر می‌کند و تجهیز می‌تواند برای بارهایی با طول یا فاصله اتصال متفاوت استفاده شود.

بله. ظرفیت، طول، تعداد نقاط اتصال، نوع قلاب، مکانیزم تنظیم، محدودیت ارتفاع و شرایط محیطی می‌تواند بر اساس نیاز پروژه تعیین شود. طراحی نهایی پس از دریافت اطلاعات فنی بار انجام خواهد شد.

استاندارد مرجع بر اساس نوع تجهیز، محل استفاده و الزامات قراردادی پروژه مشخص می‌شود. در پروژه‌های مختلف ممکن است الزامات مرتبط با EN 13155، استانداردهای DIN، توصیه‌های FEM، استانداردهای ISO و ضوابط جوشکاری بررسی شوند.

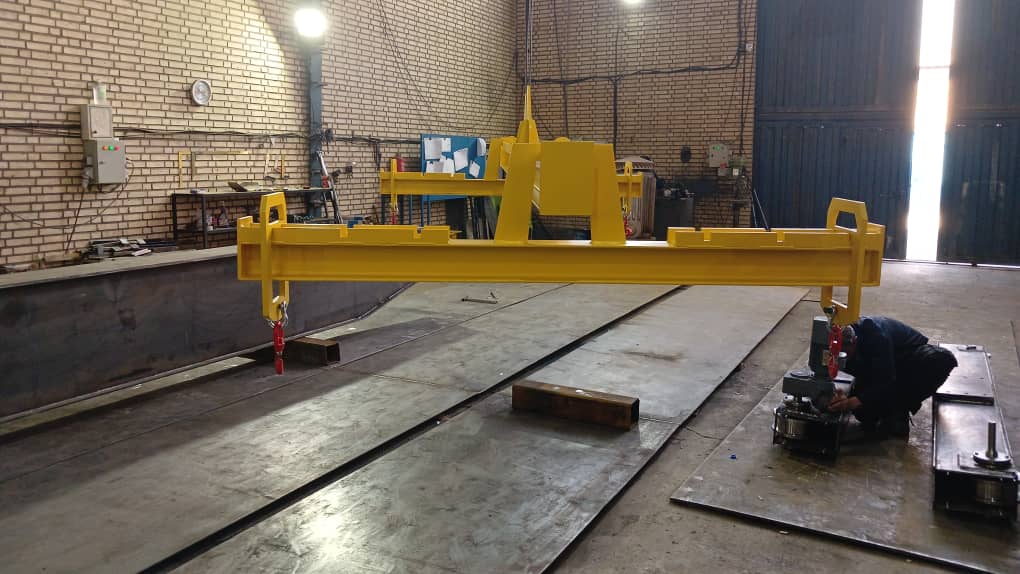

نوع و دامنه بازرسی یا تست بار بر اساس مشخصات فنی، استاندارد مرجع و الزامات پروژه تعیین می‌شود. کنترل ابعادی، بررسی ساخت و اتصالات، آزمون عملکرد و تهیه مستندات کنترل کیفیت می‌تواند بخشی از فرایند تحویل باشد.

وزن و ابعاد بار، نقشه یا تصویر، محل مرکز ثقل، تعداد نقاط اتصال، فاصله میان نقاط لیفت، ارتفاع مجاز، نوع جرثقیل و شرایط محیطی از مهم‌ترین اطلاعات موردنیاز برای بررسی اولیه هستند.
